思承手动式干蒸汽加湿器

[返 回]
思承手动式干蒸汽加湿器
一、干蒸汽加湿器加湿量对照表





SCGZQ-S
SCGZQ-D -15
SCGZQ-C
 SCGZQ-S
SCGZQ-D -20
SCGZQ-C
 SCGZQ-S
SCGZQ-D -25
SCGZQ-C
 SCGZQ-S
SCGZQ-D -32
SCGZQ-C
0.02
 Φ2
 Φ4
 Φ6
 Φ8
 Φ9
 Φ10
 Φ10.5
 Φ12
 Φ14
 Φ16
 Φ18
0.1
 1.5
 4
 9
 22.5
 27
 34
 40
 55
 75
 145
 187
0.2
 2.3
 9.4
 21.3
 49.5
 62
 75.5
 78
 102
 141
 194
 246
0.3
 3.6
 14
 35
 68.5
 106
 131
 142
 160
 216
 311
 397
0.4
 4.5
 18.3
 40
 97.5
 152
 187
 205
 217
 296
 448
 569

 6.1
 24.5
 58.5
 124
 196
 227
 250
 275
 375
 590
 760
注：(1)表中的额定加湿量指调节阀全开启时的加湿量.单位kg/h
(2)加湿量大小主要取决于加湿器型号、饱和蒸汽压力、调节阀阀孔尺寸,而与喷管长度、喷孔数目无关。


二、工作原理及使用范围

采用一个汽水分离器提供水汽分离，采用特殊设计的快速扩散管进行蒸汽的均匀喷射。从而达到蒸汽快速吸收的目的。一般用于加湿量大且吸收距离短或低温（全新风）高湿的场合。例如：纺织、烟草、汽车涂装、电子、医药等大型中央空调系统加湿。



三、干蒸汽加湿器执行机构
1、  手动式干蒸汽加湿器的执行机构采用不锈钢(1Cr18Ni9Ti)材料制造,抛物线型柱塞阀芯,行程20ｍｍ,确保在全行程内对蒸汽流量实现精确调节;调节手轮选用隔热材料制造,具有隔热、防烫功效。

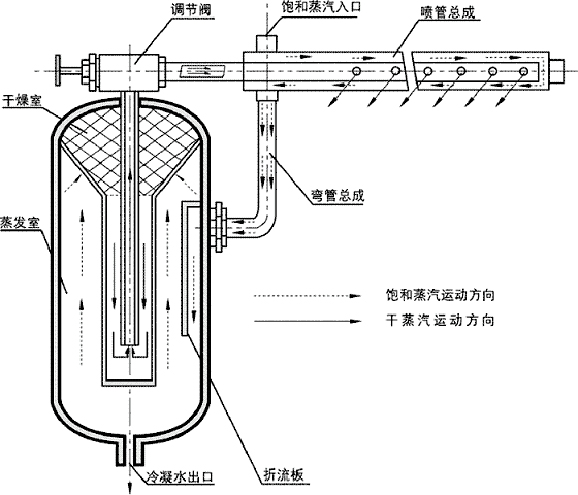

四、手动式干蒸汽加湿器结构原理图

五、安装说明：
1、蒸汽源：在空调机房内应留有蒸汽接口，压力≤0.4Mpa，蒸汽输送管道上需装有截止阀，过滤阀(100目)、减压阀(有必要使用时)等。
2、疏水器：最好有单独疏水管线，如必须使用公用疏水管线，管线压力≤0.1Mpa，因为背压会降低压差，致使疏水阀排量下降。所以有必要选择大一等级的疏水阀。疏水阀的选用直接影响干蒸汽优劣，干蒸汽加湿器疏水阀一般选用自由浮球式或倒置桶式疏水阀。加湿器冷凝水的排量计算如下：
加湿器冷凝水排量(Kg/h)=安全系数(3)*蒸汽流量(Kg/h)*预测凝结水百分比(一般为10％到20％)。
3、疏水阀应做好防冻保护。
4、如需中央楼宇湿度自控，甲方必须提供24v电源及湿度控制信号。
5、对于在室内安装的干蒸汽加湿器，应尽量早装，以便给蒸汽管道及冷凝水管道定位。

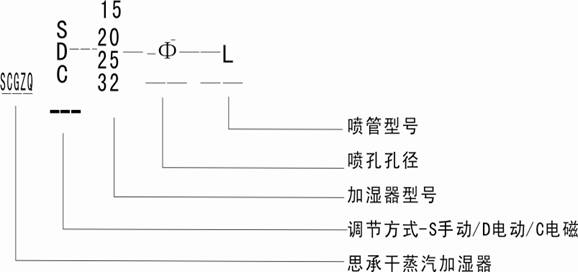

六、干蒸汽加湿器的型号说明


七、适用范围：
1、 空调机组配套
2、 水泥养护室等环境恒湿。
3、 检测、无菌实验室、化验室、。
4、 注塑厂、塑料产品成型后加温加湿保持水分，不容易变形。
5、 电子工厂、计算机房、净化车间超洁净加湿；制药厂；医院手术、输液、急诊室；印刷    厂，烟厂、高湿储纸库房等 。
